Memahami power suply Tv LCD

Power Suply Stand-by

Power suply st-by mempunyai fungsi untuk :

• Menyediakan tegangan 5v untuk st-by bagian mikrokontroler mother-board (lokasi cold chasis)
• Menyediakan tegangan suply 20v untuk ic driver PFC dan ic driver power-suply utama (lokasi hot chasis)

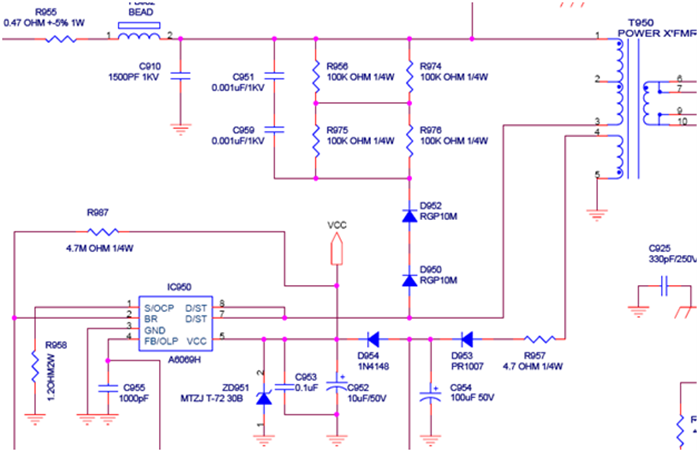

Kami berikan disini contoh power suply st-by menggunakan ic tunggal STR-A6069 seperti halnya yang digunakan pada power suply DVD player. Model lain mungkin dijumpai menggunakan ic driver PWM dan FET

• Pada saat st-by power suply bekerja dengan tegangan input 300v pada pin-1 T950
• Tetapi pada saat power-on bekerja dengan input tegangan 390v
• ·umparan sekunder pertama pin 6/7 – 9/10 menyediakan tegangan 5v st-by
• Kumparan sekunder kedua pin 4-5 menyediakan tegangan 20v untuk ic st-by, ic driver PFC dan ic driver power suply utama.
• STR_A6069 akan bekerja jika mendapat suply Vcc 13v hingga 15v
• STRA6069 bekerja pada frekwensi 100khz.
• Saat start-up Vcc mendapat tegangan lewat R967 4.7M dari input 300v. Setelah power-on ganti dapat suply ( di take over) dari T950 lewat D953.
• Agar tegangan output 5v stabil digunakan sirkit umpan balik dari U6 TL431 melalui photocoupler U3 ke pin-FB ic driver.

Trobelshuting jika power suply st-by tidak kerja

• Pastikan bagian output bagian sekunder tidak ada yang short (misalnya diode penyerah short)
• Cek tegangan input 300v
• Cek tegangan atau resistor start-up.
• Cek pin-Vcc tidak short dengan ground
• Cek komponen sirkit umpan balik (TLP dan photocoupler)

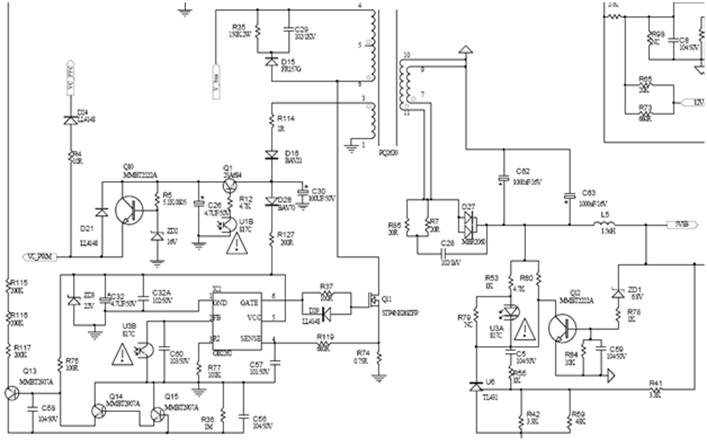

Contoh sirkit st-by menggunakan ic driver dan FET
