Memahami cara kerja power supply Tv LCD Sony KLV-KDL 32BX320

Power suply untuk st-by menggunakan MIP2H2 seperti gambar dibawah.

Gambar.1

Tegangan sekunder digunakan untuk :

• Tegangan st-by 3.3v untuk mother-board dari D6201 (cold chasis).
• Suply Vcc MIP2H2 dari D6104 pada hot chasis (untuk tegangan start sirkit ada didalamMIP2H dari pin-5).
• Suply Vcc CXA3810 dari D6105 pada hot chasis.

CXA3810 mempunyai fungsi ganda, yaitu sebagai :

• PFC driver (gambar.2).
• Power suply utama driver (gambar.3).
• AC detect sensor (gambar.4).

  Gambar.2

 Gambar.3

Gambar.4

Ada 4 buah photocoupler, masing2 untuk :

• PH6101 -Kopel tegangan “AC det” dari hot chasis ke cold chasis
• PH6102 - Kopel umpan balik power suply st-by 3.3v
• PH6103 - Kopel kontrol “on-off” dari cold chasis ke hot chasis
• PH6301 - Kopel umpan balik power suply utama 12v dan 24v

SIRKIT PROTEK
Power suply ini mempunyai 3 buah sensor protek yang akan me-matikan kontrol power-on. Jika modul power suply mendapat perintah power-on dari main-board, maka pada basis Q6202 akan ada tegangan sekitar “0.3v”. Jika terjadi protek maka tegangan basis Q6202 ini akan menjadi “0v” (gambar.4).

• Over Voltage Protektor tegangan 24 - sensor zener D6205 (gambar.5a).
• Over Voltage Protektor tegangan 12v - sensor zener D6204 (gambar.5a).
• Protek 3.3v st by drops (sensor Q6204) – normal kolektor Q6204 adalah “0v” (gambar.5b).
• Protek dapat dilumpuhkan dengan men-short-kan C-E transistor Q6203.

Gambar.4

Gambar.5a

Gambar.5b

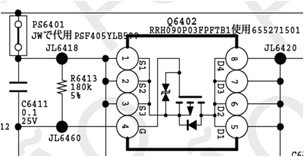

Pada modul power suply ini terdapat kontrol “on-off” tegangan 12v untuk Panel, yang dilakukan menggunakan ic Q6402 (gambar.6)

Gambar.6

Input 12v pin-1,2,3 Output 12v pin5,6,7,8 Kontrol on-off pin-4

TROBELSHUTING

Power suply utama tidak kerja :

• Cek pada konektor dari mother-board apa sudah mendapat tegangan pada pin Power-on (sekitar 2-3v) dari mother-board
• Cek basis Q6202 apa sudah ada tegangan sekitar 0.3v. Kalau tidak ada tegangan – berarti protek aktip bekerja atau ada komponen yang rusak.
• Cek apakah CX3810 sudah mendapat tegangan suply Vcc dari tranfo st-by (………pengukuran ground pada hot chasis)
• Cek apakah tegangan pada pin-24 sudah berubah menjadi “0v”
• Cek apakah tegangan pada elko besar telah naik menjadi sekitar 390v (………artinya PFC telah bekerja)
• Cek nilai serial resistor R6301 sampai R6305, atau mungkin ada kerusakan komponen pada pin Ac det input yang setengah short.
• Cek apakah sudah ada tegangan dari diode bridge D6303

Skematik lengkap dapat di download dari sini.




sumber:
marsonotv.blogspot.co.id
