Cara Mengatasi Tv LCD gambar double vertikal



Ini adalah pengalaman Wanto Solder . Cuplikan dari Group FB : MaRI bErtaNya JaWab MenCari gaNgguAn KeRusaKAN tv .July 31 at 12:00pm
  • Tv LCD sony gambar dobel vertikal, kaya digambar. Monggo masukanya?.
clip_image002
Sumarsono Budiharjo : Punya beberapa catatan pengatasan gbr double vertikal...tetapi blum pernah coba terapkan.....boleh coba, resiko ditanggung penumpang
  1. Dari cuplikan FB dg negeri tetangga : cut the lvda socket left side ckv2, ckv, ckvb1, ckvb2 stvp track and picture will done
  2. http://marsonotv.blogspot.com/.../gambar-double-atas...
  3. http://marsonotv.blogspot.com/.../lcd-gambar-double-atas...
Wanto Solder Ikut saran #sumarsono ganti R12k tetep aj...malah gambarnya kacaw
clip_image003
Wanto Solder Alhamdulilah achirnya clir juga, makasih atas masukanya temen..saya coba ganti R56k……..
Ikhsan Cahyo lha asli nya R itu berapa kok di ganti 56 K,,,,?
Wanto Solder Itu dari blog mas #sumarsono R7,5k loasi di RD18...
Info Dindik Pristiandy  : Merubah tegangan Vgh atau Vgl mempunyai resiko kegagalan 50-50. Artinya sukses atau gagal dgn ic rusak.



sumber:

Gangguan garis horisontal setelah cut CKV,CKVB pada Tv Lcd



Panel Samsung 23 inch LTA230-AP01 dengan  2 buah  sambungan FPC kiri-kanan......
Problem 1/3 bagian atas layar bagus....2/3 bawah bagian bawah layar double vertikal

Kres-kres-kres..... sunat rombongan CKV, CKVB, Vss, STVP...
Gambar tidak double lagi............
Tapi pas perbatasan 1/3 bagian atas dengan yang 2/3 bagian bawah,  kadang nampak jelas/kadang lamat-lamat,  ada gangguan garis horisontal hijau tipis.......kadang full satu garis, kadang terputus-putus

Rasanya kok tidak puas,......karena gangguan ada ditengah layar sehingga menggangu......
Eksperimen...sambung sana...sambung sini.....garis kadang tambah jelas - kadang bisa berkurang........

Tuhan Maha Besar, tujuh lautan jika dijadikan tinta ilmu Allah tidak akan habis. Alhamdullillah......
Perfect…….gangguan tidak Nampak lagi…..dengan cara pasang R680k dari CKV2 arah panel yang dipotong  dengan ground.







sumber:

Tv LCD Samsung panel LTF320AP13 problem double vertikal



https://www.facebook.com/groups/lcdledtv/
Samsung dgn panel LTF320AP13 problem double vertikal.
  • Coba cut hanya STVP saja….lha kok malah tidak kluar gambar alias gelap,…….tunggu agak lama dikit sebelah kiri kok ada mulai nyala semburat2 blank………langsung mati-in dulu.
  • Cut disambung lagi….rencana mau cek tegangan VGH, VGL dll dulu…….tapi ketika dinyala-in gambar kok malah sudah normal……untuk safenya pesawat dirunning terus…….(mulai jam 15.00
  • Tapi tadi habis magrib dpt sms dari bengkel……….kalau kumat lagi………...
  • Wah….esok mesti mikir lagi niiiii. Enak-e diapakno disik yo sesuk ?


Papane Nandini cek jalur CKV dan CKVB, jalur ini dipecah ke kanan dan kekiri panel.... yg goyangannya paling gedhe, itu yg coba di potong duluan

Dindik Pristiandy Pak itu yg cof/row nya satu ya.... Kalau ada gbr nya tlg di upload... Ada 5 sampai 12 titik biasanya yg tidak saya aktip kan alias di sunat,tergantung tingkat ngeyel nya si panel.....

Sumarsono Budiharjo wah gak duwe kamera mas Dindik........flatwire ke panel kaca hanya ada satu ditengah.......

Dindik Pristiandy Kalau sama dg ini,cut yg kanan pak habiskan saja 12 titik... Jd yg berfungsi hanya row kiri nya saja...
clip_image002
Dindik Pristiandy kalau tidak di habiskan yg kanan kadang masih sisa garis halus .... tipis sekali,kalau agak kasar stvp nya ketinggalan sunat hehhehehe

Papane Nandini saya ada 2 panel AP08...... kanan kiri udah anu kabeh..... payahhh

Sumarsono Budiharjo Ketok-e sama persis...tadi yg sy cut antara test point STVP dengan kapasitor smd.......Maksudnya jalur flatwire 12 titik sebelah kanan di cut...trus mulai-nya dari mana....apa mulai dari pinggir paling kanan sendiri....

Dindik Pristiandy kalo kanan kiri udah anu yo balek ke ┼┼aa┼┼aa┼┼aa┼┼aa ... iki ono loro sg wes anu kabeh,pak Sumarsono di ukur dulu pak yg goyang inul nya nemen,kanan atau kiri... habiskan saja jgn ragu2... takut nya gak sempurna hasil nya

Dindik Pristiandy yg ckvb dulu pak itukan di bagi 2 kanan kiri,sumber utamanya kan dr dc dc konverter kalau jalur ckvb nya sdh ketemu yg bikin inul,temen2 nya habisin sekalian jd yg kerja hanya satu saja row nya

Papane Nandini maksudnya gini, jalur CKV dan CKVB itu kalau diurut akan ketemu kalau jalur ini dibelah kekanan dan ke kiri layar..... maksud kang dindik, potong semua jalur CKV dan CKVB yang menuju sisi kanan (berada di kanan), urut aja salah satunya, biasanya jalurnya ngumpul jejer-jejer.... seingatku nomor 4 atau 5 dari kanan pin FPC

Dindik Pristiandy tinggal pilih yang putih atau yang biru....
clip_image004

Sumarsono Budiharjo @Papae N......nek tak pelototi gambar-e mas dindik...kan ada CKV1, CKV2, CKVB, STVP, CKVB1......apa semua dipecah 2 jalur....jadi mesti ditelusuri semuanya yang kearah panel kaca?
Dindik Pristiandy betul pak... ada 2 jalur ke cof nya,kanan dan kiri... sumber nya di dc dc konverter... makanya jangan terkecoh dg tulisan yg di pcb nya... terkadang ckvb 1 dan ckvb2 tidak di tulis,mungkin pabrik e lali hahahahhaa
Papane Nandini betul, semua dipecah ke kanan dan kiri

Papane Nandini kadang ada yg sampai jadi 12 jalur, 6 kanan 6 kiri

Wahyudi Widodo aku dua kali dapet toshiba pb200 kok gak berhasil yo... opo wis terlalu koplak..

Wahyudi Widodo coba besok tak uplodnya yo mas Dindik Pristiandy di pikir bareng2...

Dindik Pristiandy PB kan nganggo samsul panele toh.. podo ae .. tinggal di kur kanan opo kiri lak beres nek seng AV700 nganggo cof/row ne 2 kolom... rodok angel,tapi aku wingi entok yo seng kanan seng ngeyel

Papane Nandini paling udah anu 22nya

Wahyudi Widodo he eh... kayaknya 2 2 nya sudah anu.... wong tak sunat kiri kanan wis gak mempan

Kin Mumet nyimake, anu kanan anu kiri....entek mengko anune

Ahmad Adang Nursalim Melu sinau

Aries Elektronik ikut mikir anune,,, goyang2 inule,, #bahasa tingkt soldersakti

Sucipto Dindik Pristiandy baru tahu kalau yg disunat itu cof kiri atau kanan walaupun kadang tidak ditulisi ....mangkane sering tidak berhasil

Heri Suranto Pemecahan jalur,Ngambil dr group tetangga mudah2an membantu.
clip_image006

Dindik Pristiandy Mas Sucipto. Kebanyakan rekan2 ter fokus di ckvb1 atau 2 tp cut nya di psu/ dc dc konverter nya... Ini yg membuat kegagalan dan terkadang malah blank karna yg di cut langsung di sumber nya.. Seharus nya di cari dulu yg ke kanan atau kiri yg cacat/tidak sinkron... Ckvb nya

Sumarsono Budiharjo wah dapat ilmu baru nih...terbukti Tuser Indonesia luwih pinter karo tuser monitor.net.Ru....apalagi dibanding tuser badcaps forum...

Abu Ali Melu sinau..juga

Sawali Ali Absen dan langsung nyimak. Ben iso
Kin Piye kabare kg Sawali Ali...nembe njedul..xixixi

Be Good ikut ah
Be Good system nya begini di panel samsul.

Be Good duh susah neh jelasinnya,gini aja deh,panel lama pk sistem cof row biasa klo di indo sebutnya pake kuping,ini pake system vgh vgl vcom dan data signal ane lupa namanya hehe blom cek skema ane lagi,semua di proses di chip cof sebelum di umpan ke gate row ,nah menurut sy pabrikan membuat panel system baru dengan di bagi control gate rownya agar sisi frame bisa tipis,jadi aslinya system chip row yg dipake ditiadakan dan dibagi menjadi 2

Be Good (1) .vgh vgl /von voff di umpan di dalam ic dc dc converter diproses menjadi signal setelah di control oleh oe ,vst dll ane lupa namanya hehe keluar menjadi ……(2) signal ckv ,ckvb ,ckv itu signal pertama sedang ckvb singnal kedua,signal ini di umpankan ke rangkaian gate row driver sebelum di lempar ke gate row nya

Be Good nah disini kasusnya terjadi

Be Good klo kasus panel standar dulu yg pake chip driver/kuping nya pasti kasusnya jalur ke chip putus,kasus jenis yg gate driver nya dibagi lain lagi,signal ke gate driver terganggu atau putus seperti kasus lama,cuman jadi beda hasil rusaknya ,anggap aja klo panel lama chip nya rusak di ic chipnya langsung

Be Good panel dobel kasusnya mudah aslinya cukup membuang jalur ke gate driver yg rusak ,bila gate driver masih setengah kerja ,biasa kita hanya cut sebagian jalur hasilnya gate driver masih kerja sebagian ,gambar tidak akan sempurna ,walau bbrp kasus ada yg bisa normal,jadi cara paling baik yah abisin sebelah gate row nya sisakan yg bagus,klo salah disambung lagi cut sebelahnya,
Be Good lengkapnya nti sy post beserta pic kumplitnya

Kin Mentang2 kasus gambar dobel, komennya juga dobel....xixixi
Be Good kekeke kasus neh operatornya wkwkw










sumber:
marsonotv.blogspot.co.id

Cara melepas elko aluminium smd aman dan cepat


Melepas elko aluminium smd (tempel) yang sering dijumpai pada Kontrol-board LCD atau PLASMA kalau belum berpengalaman kadang makan waktu lama dan beresiko merusak printed board. Kerusakan printed tentu akan menambah beban pekerjaan tersendiri karena kadang jalur printednya sangat lembut dan butuh waktu lama untuk menyambungnya kembali. Apalagi kalau jumlahnya sangat banyak seperti dijumpai pada PLASMA model lama.
Menurut kami cara teknis yang paling aman dan cepat adalah pengalaman dari SarifTv (Spesialist LCD Electronics Clinics) :
  • Tanpa solder.
  • Dengan tang lancip - cukup dipelintir diputar searah jarum jam sampai kaki-kaki elko patah dan lepas.
  • Jangan memaksa menarik elko jika kaki-kaki belum putus.

Tetapi berdasarkan pengalam kami kadang ada yang membuat putus jalur printed, disebabkan jalur printed dibawah kaki elko sudah terlanjur korosi berwarna hitam





sumber:

Tv LCD Sanyo mati total



KASUS :
LCD Sanyo 24 inch mati total

PENYELESAIAN :
  • Cek tegangan 5v untuk st-by tidak ada
  • Cek diode pada sekunder switching regulator ada yang short. Kode diode SR 515 yang yang artinya mempunyai kemampuan 5A. Ganti dengan diode B+ yang biasa diketemukan TV 29 inch yang bentunya mirip transistor dengan pendingin (…….diode serupa juga dapat diperoleh dari bekas power suply CPU computer)
  • Setelah penggantian diode, tegangan 5v st-by dan lainnya OK…..tapi lampu indikator tetap belum nyala……..wah Kontrol-board bermasalah nih ???????
  • Cek tegangan pada kaki osilator X-tal kontrol board dan beberapa elko lainnya…..tidak ada tegangan semua……..wah kalau seperti ini rasanya ada tegangan yang belum masuk……..ada sepercik harapan kasus bisa diselesaikan.
  • Cek kontrol-board secara visual…….diketemukan ada sebuah ic smd (tempel) yang retak……beruntung nomor part masih kelihatan…yaitu H1117…….input sudah masuk tegangan 5v, tetapi pada outputnya tidak ada tegangan keluar………cari data-sheet ic tersebut lewat “datasheet4u.net”……..ic merupakan regulator yang dapat diajust 1.8v/2.5v/3.3v/5v
  • Susah cari ic demikian (atau mungkin malah tidak ada yang jual?)…….berpikir sejenak…..kenapa tidak dicoba “di-drop” pakai diode saja?.........Maka diseri 3 buah diode IN4001…..dipasang antara Input dan Output agar mendapatkan tegangan sekitar 3v, karena sebuah diode silikon akan menurunkan tegangan sekitar 0.6~0.7v
  • Coba dihidupkan…….lampu indikator st-by langsung nyala…….tekan tombol power……indikator langsung berubah hijau……kemudian byaaarrrr….. LCD langsung nyala dan keluar gambar………bereeeessssssss







sumber:

Modifikasi Universal power supoly pada TV LCD Toshiba 32PB10E



KASUS :
  • Toshiba LCD 32PB10E mati total

PEMERIKSAAN :
  • Pertamakali periksa konektor pada board Power supply untuk mengetahui tegangan-tegangan keluaran (biasanya tertulis disitu). Tegangan keluaran 5v (tentunya untuk stand-by) dan tegangan 13v yang dikontrol on-off. Switching regulator menggunakan STR-W6025.
  • Cek tegangan stand-by tidak keluar, tegangan pada elko besar ada - Artinya STR-W tidak kerja.

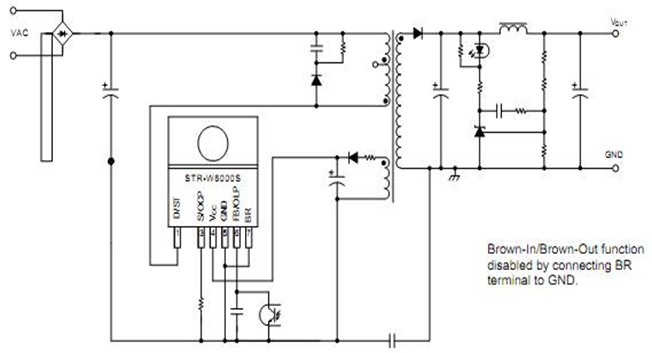

  • Karena skema tidak ada, maka perlu lihat data-sheet STR-W6025 lewat “datasheet4u”, hasilnya seperti gambar dibawah.
clip_image002
clip_image004
  • Cek tegangan pada pin-4 Vcc tidak ada. Kalau dilihat dari blok gambar ke.2 diatas – maka pin-4 ini perlu mendapat tegangan “START” dari pin-1 secara internal.
  • Kesimpulan STR-W rusak.

EKSPERIMENT MODIFIKASI
  • Menggunakan Universal Power Suply Hanaya .
  • Lepas dulu modul power supply, dan lepas STRW yang rusak.
  • Pasang hanya kabel merah dan hitam – hasilnya tegangan keluaran goyang-goyang.
  • Pasang kabel biru pada pin-6 – tegangan keluaran masih goyang-goyang.
  • Setelah coba-coba tegangan keluaran baru bisa stabil setelah pasang beban R 100ohm/2w pada jalur tegangan 13v dan R 270ohm/1w pada jalur tegangan 5v, masing-masing dihubungkan ke ground.
  • Pasang kembali modul power-suply……….dan langsung coba hidupkan………..hasilnya langsung joooos
  • Tinggal pasang tambahan aluminium pendingin – dan diakalin cara menaruh Universal power supply

Catatan tambahan :
  • Power supply model ini mempunyai 3 buah photo-coupler.
  • Photo-coupler.1 digunakan untuk STR-W6025.
  • Photo-coupler.2 digunakan untuk sirkit PFC
  • Photo-coupler.3 digunakan untk kontrol on-off sirkit PFC.
  • Power FET untuk inverter langsung mendapat tegangan dari elko besar, bukan dari sekunder tranfo switching. Maka Universal power supply cukup menggunakan Ampere yang paling kecil.
  • kalau mau ganti STR-W6025 sebenarnya dapat dipesan lewat “solectv”, karena dipasaran sepertinya belum ada.





sumber:

Cara kerja LED Driver pada TV LED


LCD lama yang masih menggunakan lampu CCFL menggunakan modul Backlight Inverter untuk menyalakannya, maka LED LCD menggunakan modul yang dinamakan LED DRIVER untuk menyalakan sejumlah “rentengan Diode LED”
LED Driver mempunyai 2 bagian utama, yaitu
  • DC-DC Converter (Buck Boost Inverter)
  • FET Led-Driver
Sama seperti Inverter CCFL, maka modul Led driver mempunyai konektor kontrol yang terdiri dari :
  • Suply Vcc
  • BL-on
  • PDIM
  • Protek-out
  • Gnd

Kami berikan contoh Led Driver LG 32LE450
  • Modul mendapat supply tegangan dc 24v dari bagian Power supply
  • Tegangan 24v ini kemudian dinaikkan menggunakan “Buck Boost Inverter” menjadi tegangan dc yang lebih tinggi (untuk setiap model besarnya tegangan tidak sama) untuk menyalakan sejumlah diode led (model ini mempunyai 4 buah dc-dc converter).
  • Sejumlah Diode Led diseri sehingga menjadi beberapa “rentengan diode led” (model ini mempunyai 4 buah rentengan diode led).
  • Masing-masing rentengan diode led disambung langsung ke tegangan (+) dc supply.
  • Untuk arah ground setiap sebuah rentengan diode led dilewatkan dulu pada sebuah FET driver, yang berfungsi untuk mengatur “pencahayaan diode led” (jadi total ada 4 buah FET driver)

Pengaturan kerja dikontrol oleh sebuah IC Led Driver Kontroler yang berfungsi antara lain sebagai :
  • Pembangkit pulsa-pulsa Buck Boost Converter (dc-dc converter)
  • Pembangkit pulsa-pulsa FET driver (PDIM)
  • Kontrol protektor over voltage (tegangan dc-dc converter over)
  • Kontrol protektor output short (tegangan otput dc-dc converter short)
  • Kontrol protektor output open ( rentengan diode led putus atau tidak nyala)

  ************


Dibawah ini adalah contoh kerja sebuah IC Led driver Kontroler.
  • VIN mendapat tegangan input dari power supply
  • L1, D1, Q1, C0 merupakan sirkit dc-dc converter
  • Q2 dipakai untuk mengontrol besarnya arus (terang-gelapnya) rentengan diode led.
  • Pin-OVP merupakan sensor overvoltage dan output shorted yang akan mengakibatkan driver HV9911 tidak bekerja jika output overvoltage atau short.
  • Pin-FDBK merupakan sensor arus rentengan diode led agar nyalanya stabil. Dan merupakan sensor "protek" jika yang akan mengakibatkan driver HV9911 berhenti bekerja jika rentengan led tidak menyala (ada salah satu led yang mati)
  • Jika driver HV9911 tidak bekerja, maka output pada D1 sama dengan tegangan Vin.
  • Jika driver HV9911 telah bekerja karena mendapat perintah dari Backlight-on, maka pin-GATE akan mengeluarkan pulsa-pulsa. Arus berbentuk pulsa-pulsa akan mengalir melalui induktor L1 dan fet Q1, yang akan menghasilkan tegangan tinggi diinduksikan pada L1.Tegangan tinggi dari L1 selanjutnya akan disearahkan oleh D1 untuk mengisi elko Co.



sumber:

LVDS Tv LCD


Data gambar-bergerak merupakan transfer-data yang membutuhkan kecepatan sangat tinggi. Makin tinggi resolusi gambar  makin tinggi kecepatan transfer-data yang dibutuhkan. Hal ini menyebabkan timbulnya berbagai macam problem antara lain seperti (a) kebutuhan band-width yang lebih banyak, (b) pemakaian daya listrik yang lebih besar, (c) menimbulkan gangguan noise frekwensi tinggi. Ada beberapa macam teknologi sistim transfer-data  seperti misalnya RS422, RS485, SCSI.
LVDS atau Low Voltage Differential Signaling adalah merupakan salah satu teknologi sistim data-tranfering yang mampu menjawab  problem-problem seperti disebutkan diatas. LVDS mempunyai karakteristik seperti :
  • ·Data-transfer dengan kecepatan tinggi
  • Amplitude sinyal data kecil, sekitar 200 hingga 300 milivolt
  • Kebutuhan daya listrik rendah
  • Sedikit menimbulkan noise
  • Bekerja pada tegangan sangat rendah rendah
  • Menggunakan sepasang kabel yang dipelintir (twisted) dan tidak menggunakan ground sebagai referensi sinyal
  • Data yang dikirim merupakan serial-data, sehingga dapat mengurangi jumlah kabel konektor
  • Relatip murah dibanding teknologi lain

Sirkit LVDS terdiri dari :
  • LVDS transmiter - sirkit ada pada bagian main-pcb
  • LVDS receiver – sirkit ada pada bagian pcb TCON yang merupakan kesatuan dari Front Panel Display
  • Konektor kabel LVDS
clip_image002(gambar diambil dari Sanyo Training Manual)

Gambar dibawah merupakan blok diagram sirkit LVDS interface.
clip_image004(gambar diambil dari Sanyo Training Manual)

clip_image006clip_image008
  Contoh gambar kabel LVDS


Kerusakan yang dijumpai pada bagian LVDS
  • Karena sinyal LVDS levelnya rendah, maka jika konektor mengalami oksidasi atau kurang kontak – akan menyebabkan gambar kadang hilang, gambar cacat atau hilang sama sekali
  • Kerusakan pada sirkit transmiter
  • Kerusakan pada sirkit receiver
  • Tidak ada tegangan suply Vcc

++++++++++++++++++++++++


Komentar dari Sarif TV :



  • Makasih artikelnya, bagus sekali.
  • Masalah kabel yang di pelintir, saya pernah terkecoh - dulu nyambung kabel lvds tidak saya pelintir - dan hasil gambarnya hancur berantakan.
  • Pernah juga tv sharp aslinya kabel nggak di pelintir, cuma ada isolasi/pengikat di kedua ujungnya dan dengan tidak sengaja memindahkan ikatan tersebut - hasilnya gambar juga berantakan.




sumber:

kerusakan Inverter Tv LCD


Gejala kerusakan board Inverter pada setiap model LCD belum tentu sama satu dengan lainnya. Hal ini tergantung dari desain inverter maupun ic program-nya. Secara garis besar gejala kerusakan board inverter antara lain yang dapat ditunjukkan adalah :
  • Layar gelap tidak ada gambar, tetapi lampu indikator tetap nyala hijau.
  • Layar gelap tidak ada gambar, tetapi ada suara.
  • Layar nyala hidup-mati 1 atau 2 kali dalam beberapa detik, kemudian mati terus atau mati stand by (protek). Pada model tertentu mungkin ditunjukkan dengan led merah yang kedip-kedip.
  • Raster britnes tidak seragam, disebabkan ada sebagian CCFL yang tidak menyala

Macam-macam penyebab kerusakan board Inverter yang paling sering dijumpai.
  • Elko kering (nilai ESR membesar)
  • Fuse putus (berbentuk chip), sehingga tidak ada tegangan supply Vcc (12v atau 24v)
  • Power FET atau Transistor short
  • Tranfo tegangan tinggi rusak. Kumparan tegangan tinggi setengah short, resistansi membesar, atau putus. Hal ini dapat diketahui dengan cara membandingkan resistansi masing-masing tranfo tegangan tunggi.
  • Lampu CCFL rusak (atau sudah berumur), atau kurang kontak. Untuk mengetahui hal ini harus diperiksa secara visual dengan membuka casing lampu backlight.
  • Ada soldering yang loose kontak (amati dengan kaca pembesar)
  • IC driver rusak





sumber:

Tv LCD nyala beberapa detik terus mati protek


KASUS :
  • LCD sempat nyala beberapa detik trus mati protek – hal ini umumnya terjadi pada pesawat yang Inverter-nya diperlengkapi dengan sistim protek – yg diumpankan ke bagian board digital sehingga pesawat jadi mati semuanya.
  • Kalau pesawat tidak diperlengkapi dengan sirkit seperti ini – maka protek hanya akan menyebabkan layar gelap , tetapi suara tetap ada. (sebenarnya gambar tetap ada – hanya tidak kelihatan karena lampu backlight mati)

PENYEBAB : Ada macam-macam penyebab Inverter protek, antara lain :
  • Tranfo tegangan tinggi rusak. Bisa dicek pakai FBT tester pada kumparan primer. Atau cek resistansi semua tranfo pada bag sekunder – semua harus punya nilai resistansi yg sama, kalau diketemukan ada satu yang berbeda, maka kemungkinan tranfo tersebut rusak.
  • Solderan pada tranfo tegangan tinggi ada yang kurang kontak
  • Lampu CCFL ada yang tidak nyala/tidak kontak/rusak
  • Atau kerusakan pada ic Inverter driver sendiri

Kerusakan tranfo tegangan tinggi atau lampu ccfl yang tidak normal biasa kami lakukan cek dengan cara sseperti ini :
  • Lepas semua kabel konektor ke lampu ccfl
  • Pasang salah satu konektor ccfl saja – kemudian coba hidupkan pesawat – amati apakah lampu dapat menyala sesaat.
  • Kemudian lanjutkan secara bergantian pada semua konektor ccfl satu demi satu – nanti kalau ada yang tidak nyala atau nyalanya redup berarti tranfo rusak atau lampu yang rusak.
  • Cuma cara ini sulit dilakukan jika sambungan konektor ccfl tidak pakai sistim kabel.

Catatan :
  • Sirkit protek yang diumpankan ke board digital dapat dilumpuhkan dengan cara memotong  kabel jalur protek dari board Powersuply/Inverter ke board Digital. Kemudian kabel yg kearah board digital digroundkan.
  • Konektor kabel protek ditandai dengan tulisan SOS (panasonic) ; ERR (sharp) ; atau PRT (merk lain)




sumber:
marsonotv.blogspot.co.id

Sunday, April 9, 2017

Rangkaian BL Inverter bagian power dengan supply 400v pada TV LCD



KASUS :
  • Kadang modul Inverter rusak karena kemasukan cicak.
  • Power Fet rusak - Tetapi ketika diganti rusak lagi.
  • Hal ini disebabkan teknisi kurang teliti - Power Fet rusak sebenarnya berawal dari kerusakan komponen-komponen pendukungnya, seperti misalnya : jalur printed ada yang putus, diode chip smd short, transistor chip smd short atau resistor chip smd putus yang semuanya terlewatkan belum diperiksa dan belum diperbaiki terlebih dahulu.

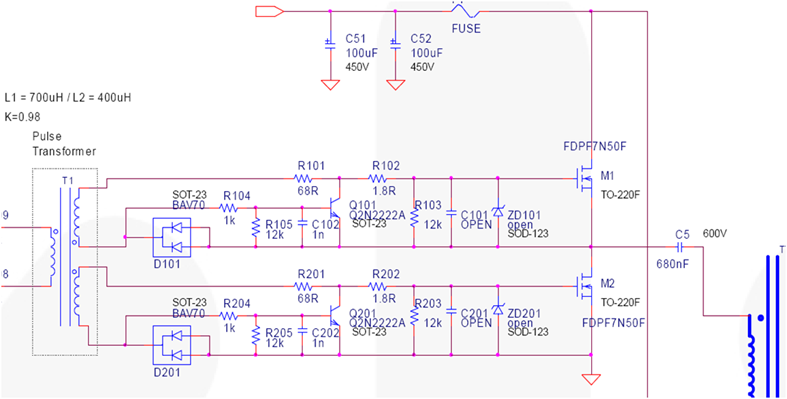

    Dibawah ini adalah sebuah contoh sirkit Half-Bridge Inverter dimana Power Fet mendapat tegangan 400v yang berlokasi pada sisi hot chasis, untuk dapat dipakai sebagai referensi saat melakukan pemeriksaan.


    Life time CCFL Tv LCD



    LCD yang menggunakan backliht jenis CCFL (cold cathode flourecent lamp) umurnya tergantung dari umur lampu ini. Selama pemakaian kecerahan CCFL akan menurun secara kontinyu, disebabkan  karena degradasi pada elemen elektrode dan lapisan phospor.

    Life-time adalah umur pemakaian CCFL dari awal hingga terjadi penurunan kecerahan 50%

    Ada beberapa faktor yang mempengaruhi umur CCFL,  antara lain adalah :
    • Design dari sirkit inverter seperti frekwensi, kapasitansi balast, dan kapasitor resonan, tegangan drive. Tegangan drive yang over akan memperpendek umur CCFL.
    • Jarak antara refelektor dengan CCFL, makin dekat jaraknya makin pendek umur CCFL
    • Diameter CCFL, makin kecil diameter makin pendek umurnya
    • Tekanan gas, makin kecil tekanan gas makin pendek umurnya
    • Temperatur lingkungan sekitar, makin panas makin pendek umurnya

    Frekwensi inverter
    • Backlight inverter menghasilkan tegangan sinus dan umumnya bekerja pada frekwensi sekitar 30 hingga 60 Khz
    • Makin kecil diameter, dibutuhkan frekwensi drive yang lebih besar
    • Frekwensi yang terlalu besar menyebabkan kebocoran sinyal
    • Frekwensi terlalu rendah menyebabkan penyalaan menjadi kurang stabil

    clip_image002

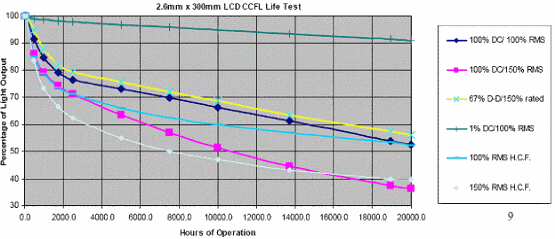

    Gambar grafik diatas menunjukkan contoh sebuah hasil test umur pemakaian CCFL
    • Setelah pemakaian 2000 jam pertama, maka kecerahan akan turun berkisar antara  20 hingga 30%
    • Jika over drive maka setelah 10.000 jam kecerahan akan turun 50%. Dan setelah 20.00 jam akan turun hingga tinggal kurang dari 40% (grafik warna merah dan abu2)
    • Driving secara normal, maka setelah 20.000 jam kecerahan akan turun 50% (grafik warna biru)

    Bagaimana memperpanjang umur CCFL
    • Umur CCFL akan lebih panjang jika  inverter mempunyai sirkit PWM dimming
    • Seting britnes secukupnya (jangan terlalu terang)
    • Jangan meletakkan teve dilingkungan yang dekat sumber panas.
    • Matikan teve jika tidak ditonton


    sumber:

    ciri - ciri kerusakan lampu CCFL (backlight) Tv LCD



    Gejala-gejala seperti dibawah ini, dapat menunjukkan bahwa lampu CCFL sudah akan mati (expired)
    • Raster berwarna agak merah atau pink, kemudian gelap (backlihgt mati)
    • Pertama dihidupkan raster agak merah atau pink, kemudian lama-lama normal
    • Raster ada fliker
    • Raster flicker dan britnes kurang terang
    • Britnes tidak bisa terang
    • Inverter mati protek atau teve mati protek




    sumber:

    sistim protek pada backlight-inverter TV LCD



    Gejala backlight-inverter mati protek.
    Karena setiap LCD memunyai cara kerja yang sedikit berbeda, maka gejala backlight-inverter mati karena protek dapat ditunjukkan sebagai berikut :
    • Layar nyala sebentar terus gelap, led indikator tetap nyala hijau dan suara tetap ada.
    • Layar nyala sebentar terus pesawat mati, dan led indikator berubah merah kedip2.
    • Lampu backlight kedip-kedip (….kaya disco gitu lho)

    Penyebab CCFL Inverter mati protek ada beberapa macam, antara lain adalah :
    • Salah satu tranfo HV (high voltage) ada yang rusak. Secara visual kadang tranfo yang rusak terlihat gosong kawat emailnya. Tranfo yang rusak kalau dicek resistansi pada kumparan sekundernya (bagian tegangan tinggi) biasanya berbeda nilainya dengan tranfo lainnya yang masih bagus (dapat tambah besar atau sebaliknya dapat pula tambah kecil)
    • Salah satu lampu CCFL tidak nyala karena rusak atau los kontak
    • Salah satu kapasitor tegangan tinggi rusak
    • Ada solderan pada bagian tegangan tinggi HV yang los kontak
    • Kerusakan pada bagian sirkit protek pada board inverter

    Apakah sirkit protek dapat dilumpuhkan?
    Pada saat backlight nyala pertama kali, tegangan backlight belum stabil. Dan hal ini dapat memicu sirkit protek aktip bekerja. Maka pada umumnya sirkit protek ditunda dulu beberapa detik kerjanya pada saat pertama kali inverter dihidupan.

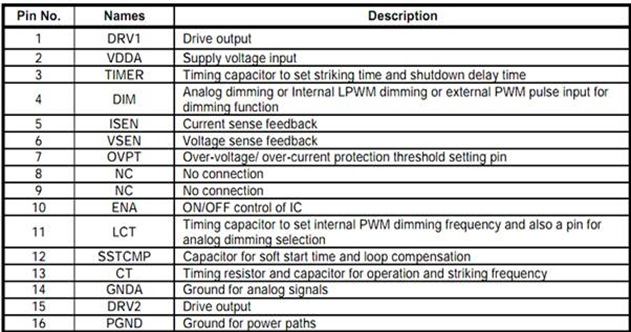

    Dibawah ini adalah contoh pin-out sebuah ic driver inverter CCFL OZ9983
    clip_image002
    Lamanya penundaan sistim protek ditentukan oleh besarnya nilai kapasitor pada pin-3 TIMER. Makin besar nilai kapasitor kama makin lama penundaan kerja sistim protek. Jika pin ini langsung dishort ke ground…..maka sistim protek akan tidak bekerja sama sekali.
    Awas : Mematikan sirkit protek mungkin dapat berakibat Power FET inverter rusak jika ternyata tranfo HV rusak (short)
    Beberapa contoh lainnya pin protek IC Driver Inverteryang perlu dishortkan ke ground (catatan ini kami peroleh dari blognya orang luar sono….jadi bukan pengalaman sendiri) :
    • TL5001 pin-5
    • TL1451 pin-15
    • TL5451 pin-15
    • BA9741 pin-15
    • BA9743 pin-15
    • MB3775 pin-15
    • AT1741 pin-15
    • AT1380 pin-2
    • KA7500 pin-1 dan 16
    • TL494 pin-1 dan 16
    • FA3629 pin-15 dan 16
    • FA3630 pin-7 and 10
    • OZ960 OZ962 pin-2
    • OZ965 pin-4
    • OZ9RR pin-8
    • AAT1100 pin-8
    • AAT1107 pin-15
    Kapasitor pada pin ini diopen (dilepas)
    • BIT3101 pin-2 dan 15
    • BIT3102 pin-5
    • BIT3105 pin-4
    • BIT3106 pin-4 dan 27
    • BIT3107 pin-4
    • BIT3193 pin-15
    Untuk mencari kaki pin-protek tipe lain, maka datasheet ic driver dapat dicari lewat “datasheet4u.net”



    sumber:
    marsonotv.blogspot.co.id

    sirkit backlight Inverter CCFL



    Bagian-bagian dari sirkit CCFL Backlight Inverter
    • IC Driver atau Kontroller : sebagai pembangkit pulsa osilator frekwensi tinggi ( sekitar 50-150KHz)untuk men-drive FET output amplifiter, kontrol proses protek, dan mengatur kestabilan nyala lampu CCFL
    • FET output amplifer :  ada bermacam bentuk konfigurasi, tegangan suply ada yg 12v, 24v, 400v, ada yang berbentuk Fet tunggal dan ada pula yang berbentuk IC yang berisi 2 buah Fet.
    • Tranfo HV (high voltage) : untuk memperoleh tegangan tinggi.
    • Sirkit protektor dan umpan balik (feedback) ; dari lampu CCFL ke ic driver

    Sirkit protektor CCFL Backlight
    • Sirkit inverter protektor akan mematikan backlight driver jika ada masalah pada tegangan tinggi Hv atau lampu CCFL. Kecuali itu pada model-model tertentu kadang diperlengkapi dengan protektor yang akan mematikan pesawat LCD kembali ke posisi st-by jika ada masalah pada bagian inverter/lampu ccfl.
    • OVL = Over Voltage protektor - jika tegangan tinggi dari tranfo HV over, maka ic drive akan tidak bekerja . Over voltage dapat menyebabkan umur CCFL lebih pendek
    • OLP = Open Lamp protektor – jika salah satu lampu tidak menyala maka Ic drive akan tidak bekerja
    CCFL Dimmer :
    Umunya lampu backlight pada pesawat LCD dapat diatur terang-gelapnya. Ada 2 macam cara pengaturan, yaitu :
    • PWM dim – mengatur waktu lamanya penyalaan. disini sebenarnya lampu menyala hidup-mati dengan frekwensi tinggi)
    clip_image002[7]
    • Analog dim – disini yang diatur adalah besar kecilnya tegangan/arus yang masuk ke CCFL

    Nama macam-macam bentuk konfigurasi sirkit backlight Inverter :
    clip_image002
    Push-pull Inverter

    Half-Bridge Inverter

    Full-Bridge Inverter




    Macam-macam bentuk konfigurasi sirkit Backlight Inverter dimana bagian output yang menggunakan Power FET yang lokasinya pada Hot chasis, dan IC Driver pada Cold chasis.
    imageifb & Vfb dapat menggunakan photocoupler atau tranfo






    Cara pemasangan lampu backlight

    • Edge lighting. Menggunakan lensa kotak dan lampu dipasang dibagian atas-bawah.  Dipakai untuk layar kecil dibawah 22 inch
    clip_image002[9]
    • Direct-lighting. Dipasang dibagian belakang layar LCD. Digunakan pada layar besar
    clip_image004

    TROUBLESHOOTING
    Backlight tidak nyala :
    • Cek tegangan suply Vcc
    • Cek tegangan kontrol BL-on/Enable/Inv On-Off
    • Cek tegangan dimmer - biasanya hanya salah satu yg dipakai (Analog atau PWM)

    Catatan :
    • Pin-ERR normal “L”.
    • Jika backlight ada masalah, maka akan berubah menjadi “H” dan pesawat akan mati st-by.
    • Tidak semua pesawat diperlengkapai dengan fasilitas ini.
    • Backlight tidak nyala/tidak kuat ngangkat pada model Power FET yang terpasang pada hot chasis dapat disebabkan karena sirkit PFC tidak kerja (tegangan 300v tidak berubah menjadi 400v pada elko besar).


    sumber:

    Cara Mengatasi Tv LCD gambar double vertikal

    Ini adalah pengalaman Wanto Solder . Cuplikan dari Group FB : MaRI bErtaNya JaWab MenCari gaNgguAn KeRusaKAN tv . July 31 at 12:00pm...
